隨著經濟和社會的高速發展，高科技仿真圖形在生活中越來越受歡迎。那么，我們知道什么是模擬板嗎？模擬板是一種廣泛應用于工業領域的模擬現實設備。隨著技術的進步，當前的模擬板設備也變得更加智能化，廣泛應用于配電室、變電站等場所。但是，許多人對模擬板的工作原理還不太了解，今天讓我們一起來了解一下。

模擬板構造

模擬板上通常設有電氣主接線圖、可進行排練的手柄以及指示設備狀態的指示燈等。模擬板可以幫助防止大規模停電，保護電力設備和城市電網的安全。模擬板還可用于在屏幕上制作各種背投大屏、聲帶、離子顯示器、狀態指示器、LED數字顯示器和其他儀器，功能相對完整且易于使用。模擬板的模塊化結構非常重要，使得模擬板更加靈活和易于維護。同時，模擬板控制的核心制造商在生產過程中使用了特殊的工業芯片，以確保模擬板的穩定性和可靠性。

模擬板功能

模擬板具有強大的功能，具有較大的容量，能夠存儲大量數據，因此易于操作。模擬板的穩定性非常強，可以確保設備的正常使用。因此，模擬板已成為工業領域中不可或缺的重要設備。通過模擬板，人們可以更好地模擬和控制各種復雜的工業過程，提高生產效率和安全性。隨著技術的不斷進步，我們相信模擬板將會在更多領域發揮重要作用，為人們的生活和工作帶來更多便利和價值。

模擬板的放誤操作裝置

為了能讓操作更安全，我們會在電力系統模擬板上安裝智能防誤操作系統，可模仿人的思維對模擬操作的每個步驟進行監視和判斷。如在模擬操作中發生誤操作，可通過聲音信號和燈光不對應信號提醒操作者改正所依據的操作票或工作票中的錯誤，避免一次設備中誤操作的發生。

智能模擬裝置現階段主要有：開關接點邏輯型，繼電器邏輯型和數字電路邏輯型。本電路采用開關接點邏輯型，具有性能穩定，成本低廉，施工維護方便的特點。

裝置結構原理

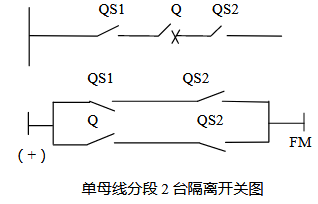

該裝置中信號全部由3對常開和3對常閉按鈕開關經接點邏輯判斷后發出。

在單母線分段型母線上的線路包括2組隔離開關及1組斷路器。模擬操作中，此模擬開關的機械變位信號經邏輯判斷：如為正常操作，送電時，依次閉合電源側隔離開關QS1、負荷側隔離刀QS2和斷路器Q；停電時，斷路器Q、電源側隔離刀QS1、分負荷側隔離刀QS2。其輸出部分保持低電位不變，不會啟動報警系統；凡不符合上述操作順序的任何操作均屬錯誤操作，其輸出部分FM由低電位變為高電位（+），啟動報警回路動作，發出聲光信號提示操作者。

電力系統摸擬屏智能防誤操作裝置的用途有以下3種。

（1）模擬操作的智能監視。模擬操作按通常方式進行，在不附加任何操作程序的情況下即可達到智能防誤操作的作用。

（2）與一次設備操作同時進行，作為一次設備的輔助防誤設施?？膳c一次設備操作現場用有線通信設備進行協調。

（3）作為一次設備的仿真設施使用，因該模擬板的操作與一次設備的操作相似，而且還可對誤操作進行聲音提示，故可利用它對新職工進行一次設備的操作培訓，在具備一定操作經驗后再進行實際操作。

使用中應注意的問題：

（1）該裝置可在不增加任何操作程序的情況下，在模擬操作階段發現操作卡片及工作票中的錯誤，為安全運行構筑了一條新的防線。但它只能作為一種輔助防誤措施，不能代替電業安全工作規程要求的其他安全措施。

（2）為保證安全，在模擬操作前用誤操作的各種情況或它們的一部分進行試驗，如能正常報警，方可進行正常操作。

本裝置已在大準電氣化鐵道牽引變電所運行中發揮了較大的作用，在實際應用中模擬位置顯示采用自鎖信號按鈕開關較為理想，效果良好。
